Equipo de moldeo de pulpa rotativa de 8 caras / línea de producción de bandejas de huevo de papel
Descripción:
Esta es una línea de producción totalmente automática de bandejas de huevos, con alta automatización y ahorrar lobos.
Este tipo de línea de producción está constituida por un sistema de hidropulpa, una máquina de moldeo de tipo rotativo, una línea de secado de múltiples capas y equipos corollarios.
Se utiliza principalmente para los productos de estructura simple pero en grandes cantidades, como bandejas de huevos, bandejas de frutas, cajas de huevos, portavasos y productos de cuidado médico desechables, etc.
Las materias primas son los residuos de papel, cartón, papel usado, libros, revistas, etc.
Las piezas de control eléctrico de Siemens, las piezas de control neumático de Festo y SMC.
Especificaciones:
|
Tipo de modelo
|
Se aplicará el procedimiento siguiente:
|
Se trata de un sistema de control de las emisiones.
|
Se trata de un sistema de control de las emisiones.
|
Se trata de un sistema de control de las emisiones.
|
|
Capacidad
|
3000 piezas/hora
|
4000 piezas/hora
|
5000 piezas/hora
|
6000 piezas/hora
|
|
Requisitos para el taller
|
400 metros2
|
500 metros2
|
600 metros2
|
700 metros2
|
|
Consumo de electricidad
|
~ 115 kW
(170kw instalados)
|
- 150 kW
(240kw instalados)
|
~ 190kw
(290kw instalados)
|
No más de 200 kW
(350kw instalados)
|
|
Consumo de materiales
|
180 ~ 210 kg/h
|
250 ‰ 280 kg/h
|
320 ∼ 350 kg/h
|
360 ‰ 400 kg/h
|
|
Consumo de agua
|
600 a 800 kg/h
|
800 a 1000 kg/h
|
1000~1200 kg/h
|
1200~1400 kg/h
|
|
Consumo de combustible
(se puede seleccionar un elemento)
|
Gas natural
|
Entre 55 y 65 m3/h
|
70 a 80 m3/h
|
85 ~ 95m3/h
|
100 ~ 110 m3/h
|
|
GNL
|
19 ~ 22m3/h
|
25 ~ 29m3/h
|
Entre 31 y 35 m3/h
|
36 ~ 40m3/h
|
|
Gasóleo
|
45 a 55 kg/h
|
62 ~ 70 kg/h
|
78 ~ 85 kg/h
|
90 a 98 kg/h
|
|
Aceites pesados
|
46 ~ 56m3/h
|
63 ~ 72 kg/h
|
79 ~ 87 kg/h
|
92 ~ 100 kg/h
|
|
El vapor
|
1.0~1,2 toneladas/h
|
1.3 ~ 1,5 toneladas/h
|
10,6 a 1,8 toneladas/h
|
1.8 a 2.0 toneladas/h
|
|
Madera
|
190 a 220 kg/h
|
250 a 290 kg/h
|
310 ~ 350 kg/h
|
360 a 400 kg/h
|
|
El carbón
|
130 ~ 150 kg/h
|
160 ~ 190 kg/h
|
200 ~ 220 kg/h
|
240 ~ 270 kg/h
|
|
Requisito de los trabajadores
|
Entre 4 y 5 personas
|
Entre 4 y 5 personas
|
Entre 4 y 5 personas
|
Entre 5 y 6 personas
|
|
Requisito de contenedor para el transporte
|
6 x 40 HQ
|
7 x 40 HQ
|
8 x 40 HQ
|
9 x 40 HQ
|
|
Máquina para formar
|
Tipo rotativo con 8 placas, cada una por 3 piezas/tiempo
|
Tipo rotativo con 8 placas, cada una para 4 piezas/tiempo
|
Tipo rotativo con 8 placas, cada una por 5 piezas/tiempo
|
Tipo rotativo con 8 placas, cada una para 6 piezas/tiempo
|
|
Línea de producción de secado
|
20mx2,2mx4m
6 capas
|
22mx2,6mx4m. El tamaño de las piezas es igual al de las piezas.
6 capas
|
22mx3.0mx4m
6 capas
|
22mx3.4mx4m. No se puede hacer más que eso.
6 capas
|
|
Las observaciones:
1La capacidad se calcula sobre la base de 30 bandejas de huevos empacadas (tamaño 300x300 mm, peso 65g~70g).
2El tamaño del taller es sólo para referencia y puede ajustarse de acuerdo con el tamaño real de la planta del cliente.
|
Imagen del secador de múltiples capas:
Cómo funciona la línea de producción:
| Sistema de pulpación |
Transformar los residuos de papel, como los residuos de cartón, periódicos usados, en pulpa de cierta consistencia. |

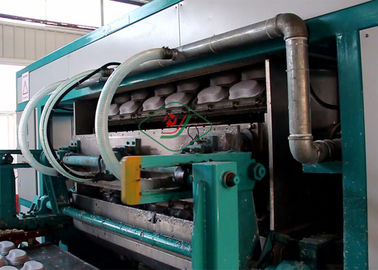

| Sistema de formación |
Cuando se ajusta la consistencia de la pulpa, la pulpa va a la máquina de moldeo. Con la ayuda del vacío y el aire comprimido, los productos se forman en los moldes. |
| Sistema de secado |
Después de formarse, los moldes de transferencia se moverán hacia adelante y pondrán el secador automáticamente. puede elegir Gas Natural / GLP / Diesel / Aceite Pesado / Vapor / Madera / Carbón para calentar los productos húmedos. |
| Sistema de apilamiento y embalaje |
Después de secar, los productos se envasarán, cortarán el número de productos secos, los esperarán y los apilarán. |
Enlaces de YouTube:
4000pcs/h con secador de 6 capas:https://www.youtube.com/watch?v=85eeIP8xCEY&t=3s
6000pcs/h con secador de 6 capas:¿Qué es lo que está sucediendo?
3000 pcs/h con secador de una sola capa:En el caso de los Estados miembros, la Comisión debe tener en cuenta las disposiciones del artículo 10 del Reglamento (CE) no 1224/2009.
4000 pcs/h con secador de una sola capa:¿Qué es lo que está pasando?
6000 pcs/h con secador de una sola capa:¿Qué es lo que está pasando?
Para más videos, puede buscar "Empresa de equipos de moldeo de celulosa de Guangzhou Nanya" en YouTube y suscríbete.
Aplicaciones:
- bandejas de huevos / caja de huevos de 6 células / caja de huevos de 10 células / caja de huevos de 12 células;
- Envases de frutas / vasos / vasos para sembrar / vasos agrícolas / árbol de zapatos;
- Envases interiores industriales, como para televisores, ventiladores, baterías, acondicionadores de aire y otros artículos eléctricos
- Productos de cuidado médico desechables, como lecho, toallita, orina...

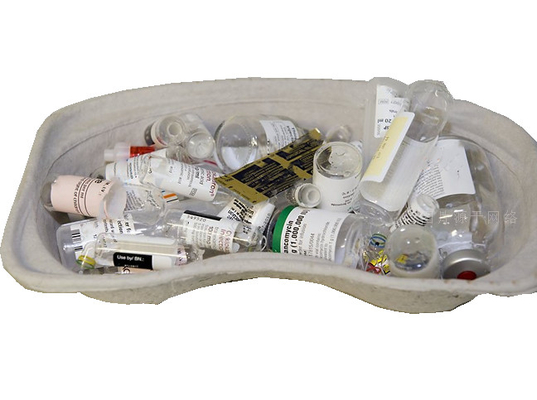

Lo siguiente es un tipo de bandejas médicas hechas por nuestra máquina, cambiando moldes, la máquina puede hacer diferentes productos.
Ventajas competitivas:
Mucha experiencia:Establecida en 1994, NANYA es el primer fabricante de moldeo de pulpa en China;
Garantía de tecnología:Combinado con alta y nueva tecnología con la institución gubernamental y la Universidad de Tecnología del Sur de China, con más de 30 trabajadores de I+D;
Experiencia en la fabricación de moldes:NANYA ofrece la más amplia gama de tipos de equipos/máquinas y tamaños de placas/herramientas, así como los moldes integrales;
Mercado en general:NANYA tiene más del 60% de la demanda interna, ya exportada a más de 50 países y regiones;
Equipos fuertes:Ingenieros excelentes, ventas y equipo de servicio postventa traen el mejor servicio para garantizar la satisfacción a largo plazo de nuestros clientes.
Términos de negocio:
| Condiciones de pago |
30% de pago inicial antes de la producción; 70% del saldo antes de la entrega. |
| Condiciones de entrega |
FOB Guangzhou, China (CNF y CIF también están disponibles). |
| Tiempo de entrega |
100 ~ 120 días |
| Paquete |
Embalaje estándar de exportación |
| Garantización |
12 meses |
| Instalación |
El servicio de ingeniería en el extranjero está disponible |
| Validez de las cotizaciones |
90 días después de la fecha de la oferta |
| Servicio posventa |
Le enviaremos algunas piezas de repuesto para su uso en la prensa caliente de forma gratuita y le proporcionaremos el manual de operación, dibujo, diagrama del proceso para toda la máquina.Método de mantenimiento para el trabajador del comprador después de la instalación. |
